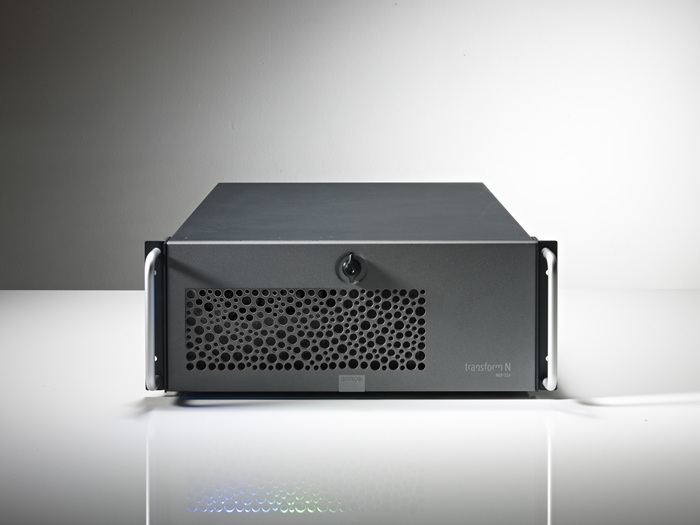

TransForm ECU-200

TransForm ECU-200是巴可的新一代拼接显示系统控制器，甚至可完美控制最大的拼接显示系统。Transform ECU-200以最佳方式利用第三代PCI Express中枢的极端带宽容量，即使在最大的控制室拼接显示系统上也能够捕捉并显示大量的视频源和图形应用程序数据。TransForm ECU-200通过最新一代的英特尔四核CPU运行标准的Windows操作系统，是一个可以直接在拼接显示系统控制器上运行应用程序的强大平台。

通过将巴可的控制室管理套件CMS与网络和IP流处理功能相结合，ECU-200可以独立操作，也可以无缝集成到完整的TransForm N协作环境中。

超大显示器的功能

凭借其模块化和基于PCIe 3.0的可扩展架构、以及高密度输出卡，TransForm ECU-200是用于无缝和同步驱动各种尺寸拼接显示系统（包括高达4K分辨率的屏幕）的解决方案。

高密度用于大量、多种来源

TransForm ECU-200使用最新一代的高密度输入卡，支持大量直接连接的DVI/RGB和模拟视频源，同时保持了体积小巧。TransForm ECU-200基本装置中的PCIe 3.0开关矩阵中枢，结合可选的延长器，可提供两倍于基于PCIe 2.0的传统系统的带宽。这样允许使用更多的源窗口，可自由放置及缩放。

使用一个或多个流捕获装置（SCU）配置ECU-200，打开了通用IP流解码的大门。巴可为TransForm ECU-200平台提供了最全面、最具前瞻性的支持的IP流格式列表。

独立的拼接显示系统控制器或完全网络化

TransForm ECU-200可作为独立的拼接显示系统控制器用于多种单显示系统安装，也可以轻松和完全集成到联网的TransForm N系统。联网的Transform ECU-200可作为一个具有附加本地源捕获功能的TransForm N输出节点和应用节点。届时它会成为协作系统环境的一个组成部分，由控制室管理套件（CMS）管理。

TransForm ECU-200配备了最新一代的Intel® Core™ i7四核处理器并结合了多GPU图形系统架构，是一款在拥有可覆盖整个拼接显示系统的高分辨率显示幕的大型Windows™桌面上运行要求严苛应用程序的强大控制器。

易用且可靠

TransForm ECU-200预装了高级巴可控制室管理套件（CMS）软件，该软件不仅可以在直接连接的拼接显示系统上管理应用程序和来源，而且采用直观和易用的“边栏”实用程序，可在控制中心的操作者、管理者和其他授权人员之间进行协作。TransForm ECU-200可以满足所有要求严苛的全天候控制室的可视化需求，关键组件支持冗余和热插拔功能。另外，此系统的安装和使用都很简单。该产品进行了预先设定，即取即用，确保简化和轻松设置。

主要功能

  • 独立的拼接显示系统控制器
  • 可以容易地扩展为完整的网络控制器
  • 最多可驱动最大的拼接显示系统，同时与所有输出同步
  • 支持高达4K分辨率的屏幕
  • 支持大型 Windows 桌面
  • 大量的输入通道
  • 通过流捕获装置实现IP流捕获
    软件
    操作系统

    Windows 7 64位旗舰版
    管理 巴可控制室管理套件CMS
    处理
    CPU Intel® Core™ i7四核3.6GHz处理器
    内存 16 GB内存
    硬盘 2x 750 GB RAID-1，热拔插冗余
    光学驱动器 DVD R/W
    网络

    2x 1 Gb/s局域网
    系统背面板 11插槽PCI Express 3.0 Switch Fabric底板
    系统扩展 通过2个扩展底座，系统可以配置为一共支持最多31个输入和输出卡
    输出
    显示卡 4ch显示卡
    最大分辨率：2560x1600@60赫兹（显示端口）
    3840x2160@30赫兹（显示端口）
    1920x1200@60赫兹（DVI）
    最多60个HD显示器
    最多120/240个巴可HD/WXGA显示器
    支持高达32768x32768像素的 Windows 桌面尺寸
    输入
    DVI 4ch DVI 输入卡，支持
    • HDCP
    • DVI信号高达1920x1200@60Hz
    • RGB信号高达170 Mpixel
    • 每个系统最多64个DVI源
    DVI双链路 1ch DVI-DL输入卡，支持
    • DVI信号高达4kx4k，像素频率高达330兆赫
    • 每个系统最多16个DVI-DL源
    模拟视频输入 8ch模拟视频输入卡，支持
    • PAL、NTSC、SECAM
    • 输入格式：复合，S视频
    IP串流输入 流捕获装置SCU
    • 支持多种标准：MPEG2、MPEG4、H.264、MJPG、V2D
    • 每个SCU D型最多24/8个SD/HD流
    • 每个SCU S型最多12/4个SD/HD流
    • 每个ECU-200最多8个SCU
    一般规格
    尺寸 19"机架
    电力供应 100-240VAC 800W + 800W，热插拔冗余
    温度 运行：0°C至35°C（32°F至98°F）
    非操作：-20°C到70°C（-4°F到158°F）
    证书
    安全 UL/CSA/EN/IEC 60950­1 CB报告
    EMC CE、FCC 第15部分A类、CISPR 22、ICES­003
    可用型号
    可用型号 承索订单号：带有CMS软件的ECU-200系统
    配置顾客已定义
    和解码，IP串流源类型非常广泛且可以扩展
  • 兼容完整的TransForm N网络环境
  • HDCP 支持
